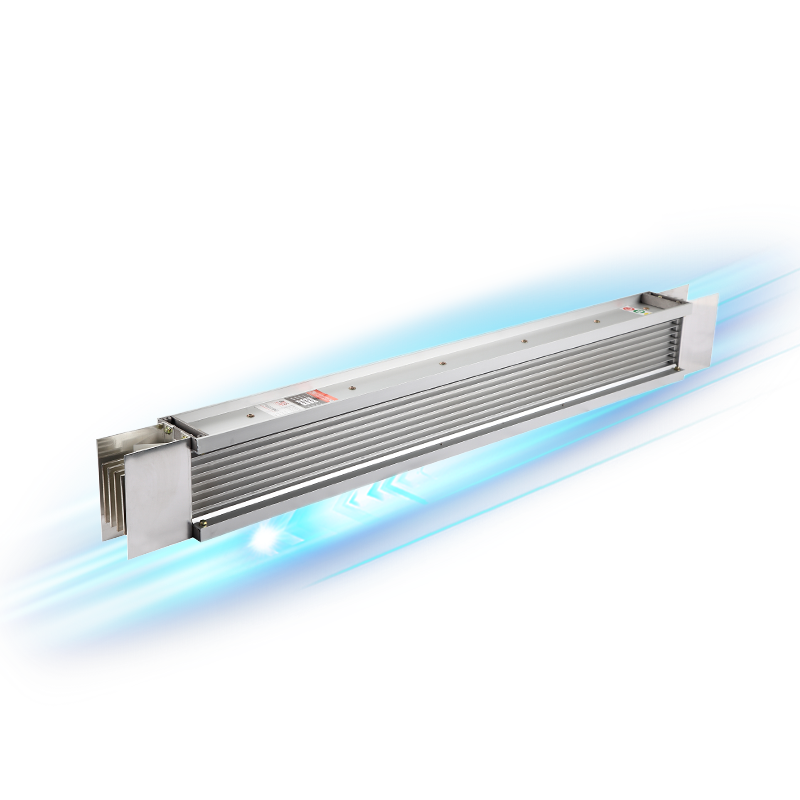

BSM3母线槽系统是我司在母线槽行业持久实际和不休尝试后开发出的一款产品。导体选用T2优质铜材;其导体选型薄而宽，充分利用了导体集肤效应的特点，因导体宽散热面积大;达到了较幼的载面积导体而达到了较大载流能力的成效。经权威尝试室全面尝试其机能齐全满足国际(GB7251.1和GB7251.6)的要求。因机能先进价值适中而被大量选取。运行情况优良，深受宽大客户的青睐。
BSM3型母线选型表
| 电流等级 (A) | BSM3/4P 宽 (mm) | BSM3/4P 高 (mm) | BSM3/5P 宽 (mm) | BSM3/5P 高 (mm) |
| 100 | 120 | 110 | 120 | 110 |
| 160 | 120 | 110 | 120 | 110 |
| 200 | 120 | 110 | 120 | 110 |
| 250 | 120 | 110 | 120 | 110 |
| 315 | 120 | 110 | 120 | 110 |
| 400 | 120 | 110 | 120 | 110 |
| 500 | 120 | 125 | 120 | 125 |
| 630 | 120 | 125 | 120 | 125 |
| 800 | 120 | 160 | 120 | 160 |
| 1000 | 120 | 175 | 120 | 175 |
| 1250 | 120 | 175 | 120 | 175 |
| 1600 | 120 | 220 | 120 | 220 |
| 2000 | 120 | 270 | 120 | 270 |
| 2500 | 120 | 325 | 120 | 325 |
| 3150 | 120 | 325 | 120 | 325 |
| 4000 | 120 | 375 | 120 | 375 |
| 5000 | 120 | 375 | 120 | 375 |
BSM3母线槽技术参数
| 执行尺度 | IEC61439-1:2011 GB7251.1-2013 GB7251.6-2015 |
| 环境温度 (℃) | -5/+40 (24H均匀温度不大于35°C) |
| 海拔高度 | 不超过2000M |
| 防护等级 | IP54, IP66 |
| 单元长度 (m) | 1.6, 2.5, 3.2, 6 (0.5-6之间任选) |
| 额定绝缘电压 Ui (V) | 660/1000 |
| 额定工作电压 Ue (V) | 380/660 |
| 频率 (Hz) | 50-60 |
| 额定电流 In (A) | 100, 160, 200, 250, 315, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000 |
| 电阻 R20 (uΩ/m) | 446, 340, 259, 207, 173, 148, 88.9, 74.1, 59.2, 44.5, 35, 26.1, 17.8, 12.9, 10.8, 8.5 |
| 电抗 X20 (uΩ/m) | 76.1, 75.2, 74.6, 73.6, 69.3, 67.6, 64.1, 56.7, 46.4, 43.7, 39.2, 32.1, 27.6, 24.9, 14.8, 13.3 |
| 总电抗 Z20 (uΩ/m) | 452, 348, 269, 220, 186, 292, 277, 191, 182, 169, 154, 134, 133, 124, 78.2, 71 |
| 电压降 (cos=0.9) (mV/m) | 75.4, 75.9, 76.2, 76.6, 78.2, 78.2, 84.3, 78.7, 79.3, 78.5, 76, 76.4, 74.5, 73.2, 66, 63.7 |
| 额定短时耐受电流 Icw (kA) | 10, 30, 50, 80, 80, 80 |
| 额定峰值耐受电流 Ipk (kA) | 20, 63, 105, 176, 176, 176 |
| 温升 (K) | ≤70 |
| 绝缘电阻 (MΩ) | ≥20 |
| 电气间隙 (mm) | ≥10 |
| 爬电距离 (mm) | ≥16 |
| ；さ缏酚行 PE (Ω) | <0.02 |
| 介电机能 | 50Hz, 3750V/min 无击穿、闪络 |
| 装置方式 | 垂直或水平 |
| 插接口数量 (个/m) | 最幼0.5/m（可提供双面插接） |
| 最大固定间距 (m) | 4, 3, 3 |
| 平衡载荷 (kg/m) | 20, 25, 30 |
| 集中载荷 (kg) | 90, 90, 90 |
